♠产品卖点

◆采样探头无需加热处理，过滤精度高，直接插入烟道内采样，耐温耐腐蚀，抗冲刷能力强，设计有在线自动定期清洗功能，取样探头不堵不换时间大于1年。

◆进口分析仪的品质，国产分析仪的价格，通过专业人员将进口分析仪在中国应用现场的不适应性的调整经验和因素通过二次设计集成融入到仪表，仪表分析精度更高，更稳定。

◆系统结构简单，体积小巧，安装调试、操作维护简单方便，就近安装在取样点，反应速度更快。

◆系统可进行点对点检测，也可进行多点巡检。

◆专利技术的预处理过滤干燥脱水装置，体积小，无需电源驱动，安全可靠，使用寿命长。

♠系统介绍

HM-OSR氧分析系统将氧化锆直接插入烟道，氧化锆头直接与被测气氛接触，实时快速反映气氛的变化，大大减小了传统取样分析系统的取样滞后时间。氧化锆传感器对粉尘、水汽、高温都有很特别的抵抗能力。

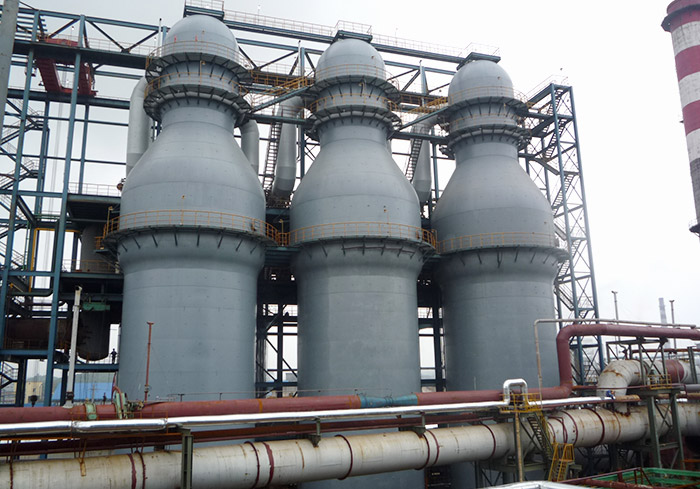

HM-RF500热风炉成分在线分析系统采用抽取的方式，经过预处理进入仪表进行检测，实时显示CO和O2的测量值，以达到更有效优化燃烧的目的。

♠系统检测分类

原位式测量(氧气)产品型号为：HM-OSR

HMR氧探头，测量精度高，使用寿命长。

氧传感器的测量端在探头头部，靠近被测气氛，外界因素干扰较小，因此可以测量到很低的氧含量，可以测量到低至1ppm的氧含量。而且反应速度较快，适宜进行闭环控制的场合。

设计有陶瓷过滤器及氧化锆表面保护层，使氧传感器免受高粉尘和腐蚀性气体的污染，进一步提高了氧探头的使用寿命。设计有吹扫标定孔，可以在线清洁维护氧探头，同时可作为在线标定孔。

综合技术参数

(1)测量气氛温度：0-700℃;

(2)氧含量测量范围：0.1%-20.9%;

(3)输出信号：输出0-1000mv(传输距离不大于100m);

(4)安装环境温度：-20—120℃;

(5)加热电源：AC~220v

HM-OSR系统配置

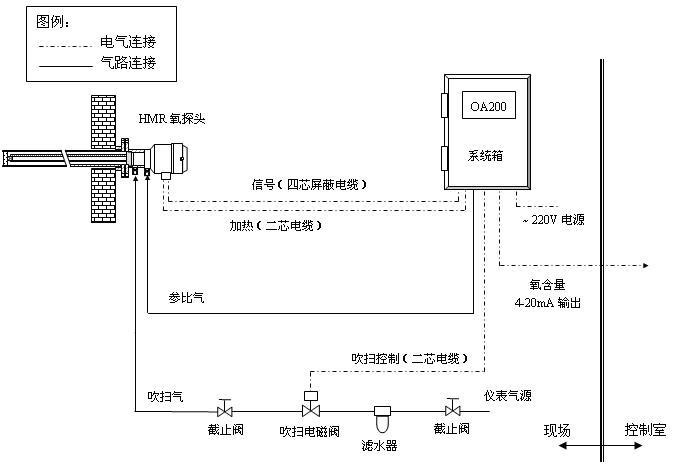

HM-OSR系统由HMR氧探头、OA系列氧含量分析变送仪、HM-OS系统箱组成。氧探头和变送器一起安装在测量现场，通过4-20mA将检测的氧含量值远传。系统配置图如下：

取样式测量产品型号为HM-RF500

HM-RF500在线分析系统为采样式分析系统。系统通过采样预处理，将样品气从工艺管线取出，送到安装在现场的过程分析仪器检测。该系统由采样探头、样气预处理和分析控制单元构成。

系统安装在热风炉烟道上，实现单点检测;也可进行多点循环检测，即多个不同位置共用一套分析仪表。可检测组分有O2/CO等;

系统介绍

取样探头：全不锈钢取样探头，抗腐蚀、耐高温高压、抗冲刷能力强。特殊设计的探头清洗功能，配合氮气吹扫，确保探头长期稳定运行。

预处理系统：样气处理装置是针对采集的样气进一步除尘、除水、降温、压力调节、流量调节等，后把“干净”的样气按特定的要求输送到分析仪器进行检测。

分析控制系统：采用一体式设计，防淋雨，可落地或壁挂式安装，内置预处理集成单元，使用和操作简单，维护方便。

系统配置图

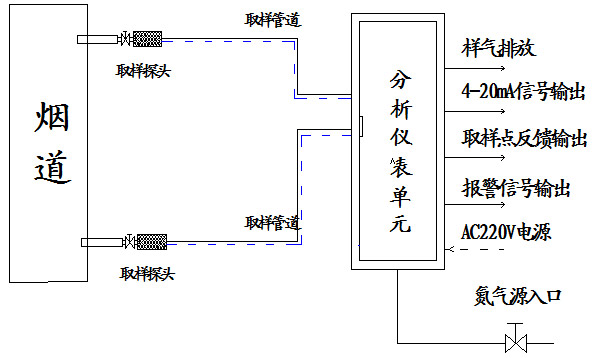

采用自主研发的分析仪表，全进口的红外分析模块，分析精度高，性能稳定可靠，可实现对O2/CO气体浓度的测量;也可选用进口分析仪表，如西门子、ABB等，其价格有较大差异。下图所示为2点巡检系统示意图，根据客户需要，我们可以提供1-N点巡检系统供客户选择。

主要技术指标：

烟气温度：0-400度

环境温度：-20°-60°

介质温度：0-1200°

检测组分：O2、CO

检测范围：02：0-20.9%；CO：0-4000ppm(量程可选)

系统输出：4-20mA (每组分一路输出)

线性偏差：量程内线性>1vol.-% O2

重复性：≤0.5%满度

零点偏移：能长期的稳定于零点

灵敏度漂移：≤1%FS/7d

输出波动(2б)：≤0.2%FS

能源介质要求：

洁净氮气能源：0.5-0.8mpa

电源电压：AC220V±22v;50hz

电源功率：<2000VA
