♠概述

罩式炉是一种退火工艺水平很高的退火设备。具有生产效率高、退火产品质量优，介质、能量消耗低等优点。是改善和提高冷轧产品，特别是冷轧带钢表面质量的重要设备，在冷轧产品生产中普遍应用。

♠系统介绍

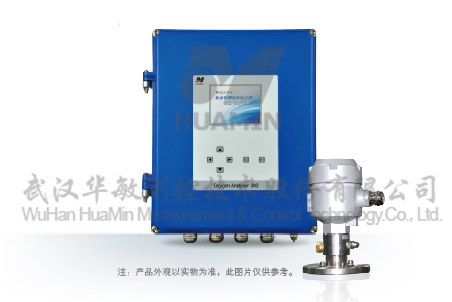

HM-ZSL全氢、氮氢罩式退火炉氧检测系统由HME系列氧探头和OA系列氧含量分析变送仪组成。将氧探头安装在罩式炉排气管道上。在炉子排气阶段，连续在线测量排出气体中的氧含量，从而监测炉内空气是否置换完毕，为何时通入氢气提供直接的依据。

应用该系统可以直观地反映炉内空气置换的情况，保证炉内空气置换完全，降低置换氮气的用量，保证安全，防止因置换不完全，造成炉内钢卷产生氧化色，有显著的节能降耗、保证安全、保证质量的作用。

♠系统特点

HME系列氧探头的核心结构采用的是进口澳大利亚氧化锆氧传感器。测量精度高，使用寿命长。氧探头在额定温度下工作测得氧毫伏信号，可直接输出毫伏值。

OA系列氧含量分析变送仪，采用大屏幕液晶显示，全中文操作界面，功能强大、适用面广;具有多种控制输出、多种控制功能、多种输出方式;可以进行实时曲线显示和历史曲线记录;适用于各类可控气氛控制，操作简便、直观。

OA系列氧含量分析变送仪与HME系列氧探头配合使用，将氧探头测量的氧电势信号变换为氧含量并显示，同时通过标准信号远传至计算机或记录仪。

♠系统技术参数

氧含量测量范围：0-209000ppm

被测气体温度：0-700℃

变送输出：4-20mA

系统电压：AC220V
