♠系统概述

炉身静压力是计算高炉透气性阻力指数的重要依据之一，炉身静压力测量装置能连续，准确地检测出炉身的静压值，提早预报炉况，控制高炉生产顺利进行以达到增产节焦的目的。另外再通过同一平面的多点炉身静压力测量，掌握高炉在运行过程中有没有“偏心”。

♠测量原理

炉身静压测量系统是指测量高炉炉身内部静态压力的测量装置，通常是在高炉的炉腹、炉身下部、炉身上部三层位置轴向均匀开4-6个直接通到炉内的取压孔，用管道连接取压孔至压力变送器，直接测量炉内静态压力。 在高炉正常生产过程中，为避免炉内粉尘、炉料及渣铁熔融物堵塞取压孔，工程应用中采取高压氮气连续吹扫取压孔方式。以保障系统的正常连续运行。

♠系统特性

1.吹扫流量连续可调，调节范围为30-300L/min。流量设定后即可保持恒流输出，恒流精度优于3%。

2.输出端压力能随被检测介质的压力变化而变化，其压损为常数，检测压力精度为3%;吹扫用介质为氮气，压力可在0.4-0.8Mpa内选定。

3.恒流量调节阀等控制元件采用进口产品，所有的管道阀门均采用304不锈钢材质。

4.炉身静压吹扫装置的装置气体每个回路上都安装了止回阀，能防止进气(氮气)中断时高炉炉内压力反吹而损坏测量仪表，同时配有排空管道，用于高炉生产前的调试。

5.每套装置均安装了压力传感器，4—20mA电流信号输出，计算机上能直接显示现场进气的压力。

6.每单套装置内管道采用　12mm不锈钢管，用卡套形式进行连接。

7.柜体的材质均采用304S不锈钢板，吹扫口尺寸　22卡套，进气端管路DN32法兰连接，变送器柜接口：14卡套。

♠系统结构

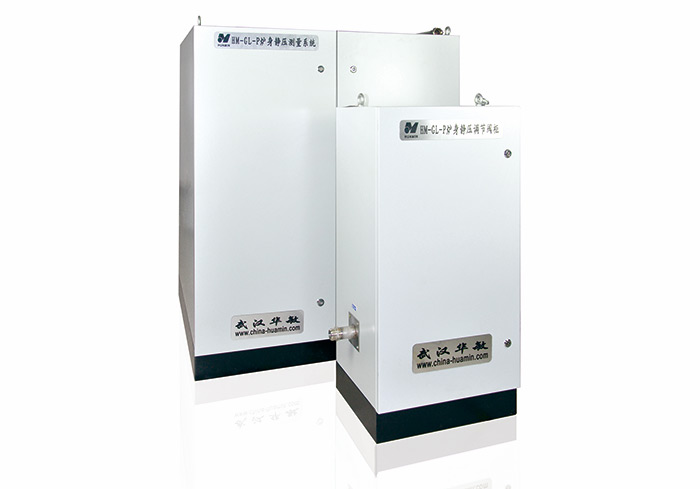

炉身静压检测装置由氮气恒压柜、反吹柜、压力变送器和取样探头四部分组成。

♠技术参数

◆精度：恒流精度为±3%，检测压力精度1.5%

◆稳定性：0.05%/年

◆阻尼时间常数：无

◆电源影响：无

◆过压影响：进气压力不能超过0.8MPa

◆启动时间：无

◆环境温度影响：60℃(高)

◆安装位置影响：不超过50M
