♠系统概述

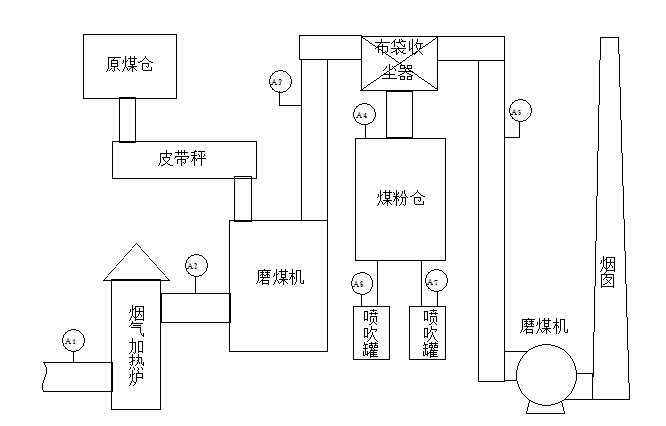

为了降低原料成本，目前国内高炉喷煤大量采用烟煤，而烟煤的挥发份较高，容易出现爆燃的安全事故，为了保障煤粉制备机组工艺安全，通过在煤粉制备机组的磨煤机入口、磨煤机出口、布袋除尘出口和煤粉仓等处连续在线监测O2、CO的含量，可以有效监控安全事故的发生。嵌入式　磨煤机组在线分析系统是专门针对煤粉制备机组气氛高尘、高湿等特定条件而设计。

♠系统简介

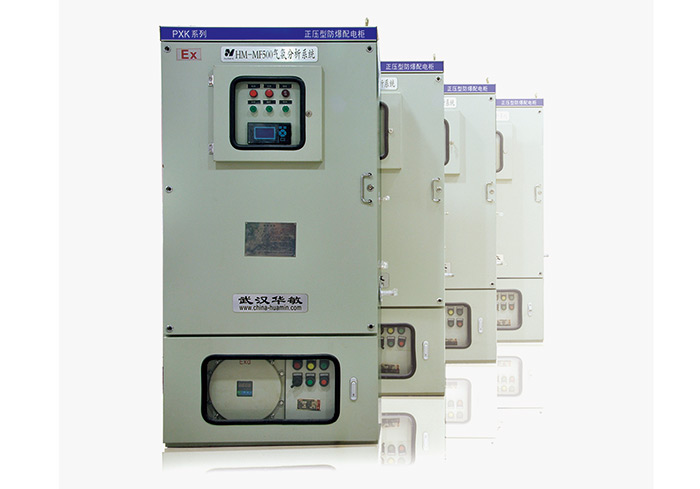

HM-MF500嵌入式磨煤机组在线分析系统，摒弃了传统的台式分析仪表、复杂的样气预处理管路、以及普通控制柜不安全等因素，将工业分析模块、简洁高效的预处理单元、以及系统控制、辅助装置、软硬件等一体化安装在正压防护控制柜内，系统体积小，直接安装在测量现场，真正做到实时、快速、在线、安全测量。

♠系统特点

◆嵌入式系统设计

<p style="TEXT-ALs??P??"???6?#????u?U/2Z??V??m">◆整体式取样探头

◆一体式取样伴热管

◆新型预处理单元

◆模组化设计

◆全正压防护柜

♠技术指标

标准规格

测量范围：CO：0-1000ppm/0-5000ppm，O2：0-25%

测量误差：零点漂移：≤±1%跨度/周(在小量程) 灵敏度漂移：≤±1%跨度/周 线性误差：≤1%跨度 重复性：≤0.5%跨度

系统响应时间：T90≤10秒

输出信号号：4~ 20mA隔离讯号

预热时间：10分钟

气样流量：30~60升/小时

安装点环境温度<50℃

系统能源介质要求

反吹氮气：0.6Mpa，无油，无水，无尘的工业氮气，耗气量约5NM3/24小时

正压柜工作气源：大于0.2MPa的无油，无水，无尘压缩空气，耗气量约1NM3/小时

电源：AC220V 1KVA
