♠概述

华敏测控针对市场需求开发出了HM系列气氛残氧检测、加热炉膛气氛检测、热处理渗碳、碳氮共渗、正火退火、烧结炉窑、冶金炼铁等系列气氛检测自动控制系统供市场选择。目前碳控仪和氧传感器日益广泛地运用于可控气氛热处理。碳控仪采用先进的大规模集成电路，以工业MPU为核心，采用多种软硬件抗干扰措施和智能PID调节技术，与氧探头配套使用，可适用与各种井式炉、多用炉和连续炉等可控气氛炉控制调节气氛。它是目前理想的燃烧气氛测量方式之一，具有结构简单、响应迅速、维护容易、使用方便、测量准确等优点。

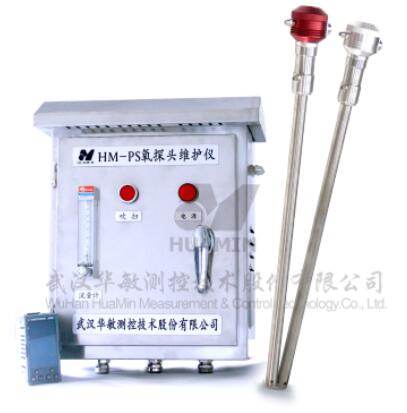

本碳势控制系统由检测元件HMA、ST系列氧传感器、进口欧陆2400碳控仪、控制执行机构电磁阀和氧传感器维护仪组成。

♠系统原理和功能

系统由碳控仪、自动维护仪和氧化锆氧传感器等组成。系统原理和功能简述如下：

1)碳控仪

碳控仪是系统工作的核心部分，通过深入炉膛内氧传感器，检测炉内气氛氧浓度和探头部分温度。将传送过来的氧电势信号和温度电势信号，经过化学平衡原理计算炉内碳势向当值，并与用户设定值相比较，经智能PID控制模块输出，控制执行机构(电磁阀)的开闭，控制富化剂的流量来达到碳势控制的目的，缩短生产周期，节约能源和保护环境，提高产品质量。

碳控仪具有自动氧传感器维护功能，根据不同的炉工况，设定相应的定时时间清除碳头内积碳，并实时监测探头状况，保护氧传感器使用寿命。在自动维护期间保持炉内相对碳势值，避免停炉维护，保证产品质量。

2)自动维护仪

自动维护仪是氧传感器自动维护执行部分，同时也是系统工作中各种必要气源的供给仪，是系统不可缺少的部分。

3)氧化锆氧传感器

氧化锆氧传感器是系统检测元件，利用氧化锆陶瓷敏感元件测量各类加热炉或排气管道中的氧电势，由化学平衡原理计算出对应的氧浓度，从而控制碳势，达到缩短生产周期，节约能源和保护环境，提高产品质量的目的。

我公司生产的HMA、ST碳势传感器的核心部件采用澳大利亚SIRO2氧化锆氧传感器HMA碳势传感器采用先进的块状合金电极技术，有较强的抗渗碳，抗污染能力。设计有碳黑清除通道，可方便地进行检测元件的烧碳黑工作?

♠系统原理和连接

碳势监控系统由碳控仪、自动维护仪、检测元件(氧传感器)、控制执行机构(电磁阀)、气动元件和电气连接等组成。

?
