【方案导读】滚筒式电阻炉主要供轴承钢球、滚柱以及其它小型标准件的气体渗碳、碳氮和光洁淬火等热处理加热之用。设备具有产本低，操作简单的特点，因此被广泛使用，然而工艺控制还停留在老师傅凭经验操作的人工分析阶段；已不能满足现阶段技术工艺的要求。为了有效延长这种特殊设备的生命周期， 一种能自动化测量控制，维护量少，操作简单，且采购成本和运营成本较低的测控系统就是必须的。

▋武汉华敏气氛控制系统三大特点

    探针取样，直接获取炉内真实气氛数据

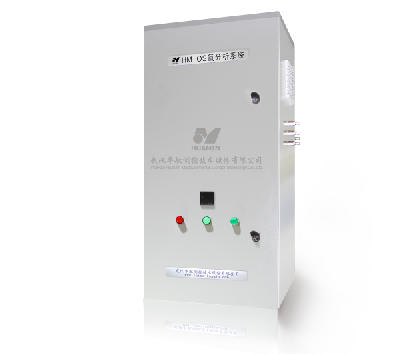

    气氛分析单元，结构简单免维护，减少仪表故障率，确保安全

    中央集成显示单元，一拖多配置多点测量任意组合，降低成本节能控制

▋方案介绍

准确控制，触手可及

用特制的探针直接抽出炉膛内的高温气体，集成有精密过滤、降温、预处理一体化气氛分析单元的，简单有效的解决了常规氧探头无法安装和政策工作的难题。

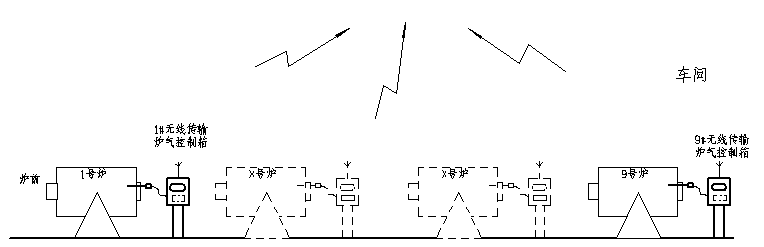

         转炉摆动示意图

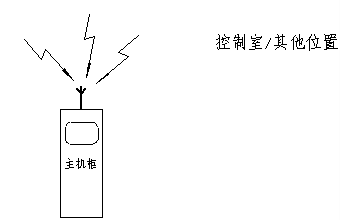

一拖多配置

“多点分布式，实时在线检测分析系统”架构。系统将采用每台主炉配备一台气氛监测单元，监测单元为工业防护标准的模块化结构，直接安装在炉体旁支架上，从取气孔中抽取样气，并转换为数字化的无线电信号传输到中央单元。多台设备能做到同时，连续、在线的检测各炉气氛，方便， 经济且有效。

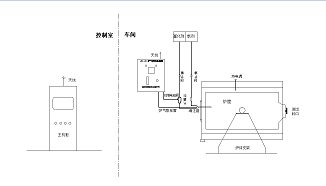

滚筒电阻炉系统改造示意图

▋方案架构及优势

▼碳势检测部分

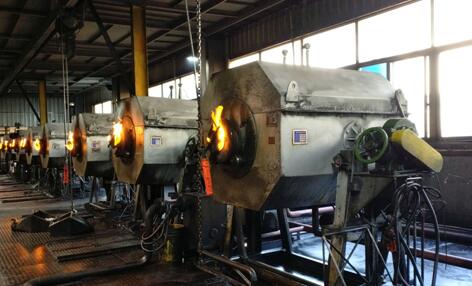

滚筒炉的特殊炉身结构，使得普通的氧探头根本无法进行测量，武汉华敏特制的取气探针固定在支架上，当炉体旋转工作时，对取样不会产生影响。探针抽出炉膛内高温气体。

▼系统控制部分

常规滚筒炉生产线，由多台设备组成，在生产过程中，气氛炉会同时运行，也会部分运行，由于检测点多，增加出现故障的频率。

核心优势：多台设备能做到同时，连续、在线的检测各炉气氛，方便，经济且有效。

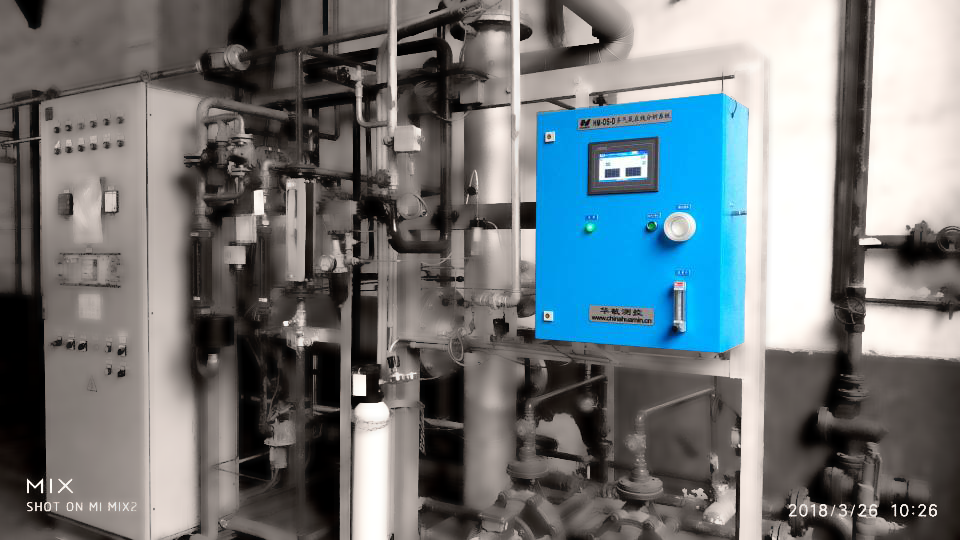

▼现场应用

♠方案相关的资质证书

▋华敏测控专业技术服务

◆专业技术工程师售前支持

专业工程师团队为您提供设备使用现场的勘察、技术分析、改进意见，并提供专业的诊断报告，以及量身定制的解决方案。

◆专业技术工程师售后服务

1小时内快速响应，24小时内提供解决方案，72小时内可达现场解决。
